1、ACE系列生活污水處理設備工藝圖

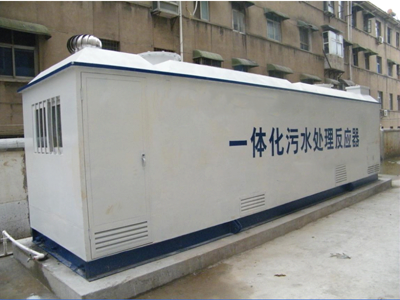

2. ACE系列生活污水處理設備應用示意圖

3.ACE 系列生活污水處理設備優勢：

  a.占地小，集成自動化程度高，穩定性強，無需專人值守；

  b.出水水質優良，可達到《城鎮污水處理廠污染物排放標準》（GB18918-2002）一級A標；

  c.安裝調試方便，根據使用說明書操作，常溫氣候一周即可滿負荷運行；

  d.污泥產量小或不產污泥（可忽略）；

  e.建設周期短，土建工程量小；

  f.運行費用低，噸污水處理費用在0.4～0.8元；

  g.綜合建設成本低，500m3/d以下規模性價比高；

4.ACE系列生活污水處理設備專用膜片介紹：

  MBR專用膜組件由于外形象門簾而被稱為簾式膜，是由中空纖維濾膜、集水管樹脂槽及封樹脂澆鑄而成的膜分離單元，也稱為MBR膜片。

  1. 膜材質：聚丙烯或PVDF

  2. 膜壁厚：40～50μm

  3. 微孔平均孔徑：0.1～0.2μm

  4. 設計通量：8～12L/㎡/H

  5. 膜尺寸：520x810m / 620x810m

  6. 膜面積：5/8/10㎡/片

  7. 操作壓力：<-50 Kpa

  8. 縱向抗拉強度：>120 Mpa

  9. 透氣率：>7.0×10-2 （cm3/cm2?s?cmHg）m

5.ACE系列處理設備使用條件

  ⑴ 使用溫度5℃～45℃，pH2～10

  ⑵ 建議氣水比20:1～30:1 （根據污水的具體情況，確定氣水比）

  ⑶ 產水量按0.02Mpa負壓下10L/㎡h

  ⑷ 處理污水時，首先考慮原水中是否存在對膜組件有損害的有機物，以及這些物質的可降解性。

  ⑸ 當水中含有油脂時，過濾中會覆蓋膜表面，從而有可能堵塞微細孔，因此原水最好不要含過多油脂。

  ⑹ 在MBR運轉初期，污泥起泡時請使用高級乙醇系列消泡劑，不要使用硅膠系列消泡劑（對膜可能造成污染）。

  ⑺ 生物曝氣池內的水溫最好保持在15℃～35℃內。

  ⑻ 在膜分離活性污泥法中使用過的膜組件，存放時必須清洗，清洗之后水槽中灌滿自來水，將膜浸入其中。平時膜片應避免陽光直射，長期保存時，要防止水中微生物繁殖、腐敗，要每月1～4次頻率換水，防凍。重新使用時用300mg/L的次氯酸鈉進行浸漬清洗。

  ⑼ 勿將膜纖維碰斷、劃傷、受力伸長，造成損壞。

  ⑽ 運行3個月至6個月后，應進行1次清洗。

  ⑾ MBR運行可以通過時間來控制，出水10分鐘，停1-2分鐘。曝氣系統應一直運行。

注：膜組件的實際使用數據以工程現場實際情況而定。

6. ACE系列處理設備主要配置

  A.設備主體：

  （1） 結構：碳鋼（防腐）、不銹鋼（L202、L304、L316）

  （2）形狀：圓形、橢圓形、方形

  B.好氧生化系統

  （1） 供氧設備：鼓風機

  （2）曝氣裝置：可變微孔曝氣器（硅膠膜片）

  （3）生物載體：顆粒填料

  C.反硝化系統

  （1）高濃厭氧槽-碳鋼（防腐）

  （2）濃縮液氣體回流裝置

  D.MBR膜過濾系統

  （1）膜堆：配置PMBR或FMBR膜片

  （2）電磁閥

  （3）反洗水箱

  （4）膜架

  E紫外消毒

  采用管式紫外消毒器

  F. PLC自控系統
